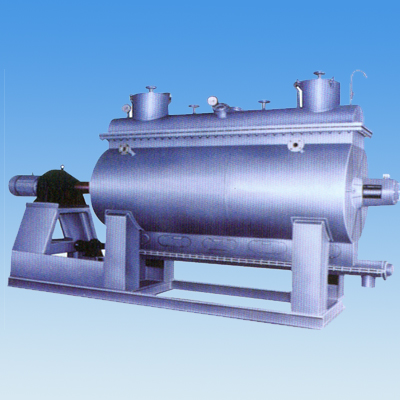

内加热搅拌真空干燥器

一、概述
我公司生产的ZJG改进型内加热搅拌真空干燥机系国内首创,该产品是经有关专家引进国外资料,并结合国内实际情况与我公司技术人员共同开发研制而成的。目前是国内最先进的干燥设备,其综合技术性能处于国内领先水平。
二、适用范围
本干燥机适用于所有染料、染料中间体、颜料无机及有机等各种化工产品,以及医药、农药、食品、饲料、矿业和环保性处理类产品等行业的各种粉状、颗粒状、晶体状、块状及滤饼等固态物料,以及液态物的常压干燥,真空干燥,包括热敏性物料的干燥。干燥温度范围在30℃以上均可适用。根据不同的需要条件,可采用蒸汽加热电加热、热导热油加热、热水加热,热风炉加热乃至锅炉烟道废气加热等,适应性特广。
该机可替代耙式干燥机、热风烘箱、气流干燥机、沸腾干燥器(流化床)、真空干燥器,闪蒸干燥机等等,实为国产干燥设备更新换代的理想产品。
三、开发背景
由于没有国产化高效节能干燥机,致使在化工和轻工等生产方面,不得不袭用小型的、低效高耗能的耙式干燥机或热风烘箱。为满足产量、常将多台小型干燥机并联作业,当生产规模更大时,就只能选用热效率更低的(20~40%)但能满足大型化生产的如气流干燥或流化床干燥等。其后果是生产能耗浪费惊人,与工业发达国家相比较,我们整整落后了数十年。
四、性能特点
1、制造工艺简单,轴和刮料杆全部可拆卸,(见附图)有利于维修保养,提高使用寿命。
2、内加热板可分组并联,构成一个或多个独立的加热系统,为不同压力或不同性质热源采用温度梯度加热提供了灵活方便的条件。
3、该干燥机可适应常压>100℃和真空(30℃~100℃)各种干燥温度需要,以满足各种物料(包括热敏性物料)的干燥使用,并能用于溶媒回收工艺(见图2)。
4、内加热干燥机可适用于粉状或颗粒松散状各种物料的干燥,可替代并优于各种进口的大型转盘加热式干燥机。
五、先进性及其它型式干燥机比交

A:先进性
1、适用性强、能干燥各种不同性质或不同状态的产品,特别适用于具有热敏性,易氧化的物料,可作常压或真空干燥,并能回收各种溶剂。
2、热效率高、属间接内加热干燥方法。散热面积和散热损失特小,热效率在80%以上,干燥强度为普通干燥设备的3-5倍。
3、因结构紧凑、既能大型化,又占地面积小。
4、密封性好,无粉尘外泄,没有环境污染。
5、自动化程度高,操作方便,劳动强度低。
6、系统简单,并可拆卸,维修保养方便。
7、震动及噪音小,操作环境清静。
8、整体结构,安装简便,座干即可。对车间和地基毋需特殊要求。
B:与目前广泛使用的属于40年代水平的间接加热式耙式干燥机比较,如表1所示。与热风烘箱,气流干燥及流化床干燥比较见表2。
表1:ZJG型与耙式干燥机的比较

型式 比较内容

耙式干燥机

ZJG型干燥机

1、节能

散热损失小,因靠外夹套加
热散热面积略大于加热面积

属内加热式,散热损失小。外热主要靠插在料内的薄形加热板,外夹套加热面积仅占总加热面积的1/5

2、处理能力和效果

不能大型化,现在多数为Ф1000×2000㎜,加热面积6㎡/台,实际有效面积约4㎡/台搅拌分散效果差,干燥效率低。

能大型化,单台加热面积可达到50㎡因插入薄形加热板,促进分散和导热作用,故干燥效率高。相同外形尺寸的加热面积为耙式干燥机的5~8倍。

3、价格和单位面积用钢量

单位面积价格大,因加夹套外壳不起传热作用、单位加热面积用钢量多

起主要加热作用的薄板插在料内两个面都起传热作用。单位加热面积用钢量小

4、紧凑性

不紧凑。无效空间大,体积庞大,往往需要多台并联才能满足生产,占厂房面积大。

紧凑。体积相同时加热面积可比耙式干燥机大8~10倍。一般不需多台并联占厂房面积小

表2:ZJG型与热风烘箱气流干燥及流化床干燥的比较


型 式
比较内容

热风烘箱

气流干燥

流化床干燥

ZJG型干燥

1、处理规模

大小均可

2、热效率

低<35%

低,用水蒸汽加热时<30%

低25~40%

高>80%

3、适用性

热敏性物料不适用

膏糊状物料不适用

膏糊状物料不适用

适用于各种物料

4、系统复杂程度及操作情况

简单、操作条件差

复杂,需除尘设施操作较麻烦

同左

简单、操作容易

六、社会效益和经济效益
随着世界范围能源紧缺,工业先进国家十分重视节能技术开发,不断技术更新,而我们的干燥技术还普遍落后,四十年代水平的耙式干燥机还在应用与制造。有些引进设备,往往是国外认为技术落后而售给我们的,故无论是新建厂或改造老企业,ZJG型干燥机都能发挥作用并产生很大的经济效益和社会效益。
七、主要技术参数


项? 目

型号
单位

ZJG-5

ZJG-10

ZJG-15

ZJG-20

ZJG-30

加热面积

5

10

15

20

30

操作面积

m3

0.3

0.78

1.2

1.7

2.7

适用温度

40~150

最高工作压力

MPa

≤0.5

电机功率

KW

4

10

11

15

18

转? 速

r/min

5~20

5~16

外形尺寸

长×宽×高

3673×640×1770

4180×920×2350

4600×1120×2500

5500×1120×2500

5500×1320×2700

重?? 量

1800

4200

5100

7800

11000

注:材质有碳钢和不锈钢,其他材质均可按用户要求加工。
凡订购我公司生产的ZJG干燥机时,选定所需要的规格后,还应说明干燥物料粘度、干燥程度,以使我公司根据物料的性质状态配套相应的电机,辅机和出料装置。

八、辅助设备
1、加料设备根据用户需要和物性承接设计定制。
2、电机控制设备可按用户要求配套提供。
3、低温蒸汽热源设施按照用户需要配套提供。
