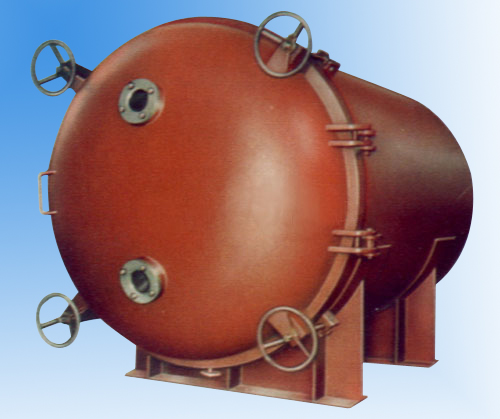

YZG型圆筒真空干燥器
|
YZG型真空干燥器可广泛用于医药、食品、轻工、化工等行业的粉状，颗粒状、丸片状、膏糊状等热敏性物料的干燥，而且还可以用于要求溶媒回收的物料干燥。
YZG型真空干燥器在结构上具有以下特点：
·不污染物料，加热采用0Cr18Ni9不锈钢管制的列管式管架。管架下部设有滚轮，并利用移动式支架车可将管架自由移出圆筒体外，以便对筒内壁及加热管架进行刷洗清理。
·干燥器门共设有四只定位螺栓，因而使门的启闭快速而轻巧。
·筒体后部设有灯孔，门上设有两只视镜，因而可以全面清晰地对操作进行观察。
·筒体上安装的特制的滑块安全装置，即使在真空泵停止工作而加热管泄漏蒸汽的情况下，也能确保干燥器的安全。
·YZG型真空干燥器与国内以往使用的方厢式真空烘箱相比，均有很大的技术进步。
|
| YZG型真空干燥器与方厢形真空干燥器的对比表 |
比 较 项 目 |
方厢形真空干燥厢 |
YZG真空干燥器 |
对烘品的污染 |
厢内顶部蒸汽凝水易滴入烘盘内 |
蒸汽凝水不会滴入烘盘内 |
重量 |
方厢受力差，因此壁厚，笨重 |
圆筒受力好，比方厢形减轻30~40%的重量 |
加热器的拆卸 |
加热板（管）与厢壁焊接，因此不可拆卸 |
加热管架可移出筒体外，便于洗刷筒体及加热管表面，符合GMP要求 |
门的启闭 |
采用十余只螺栓，启闭繁重 |
门上仅四只定位螺栓，因此门的启闭快速轻巧 |
|
YZG型真空干燥器可根据用户要求改变材质，筒体直径、长度、加热面积和层数。
|
| 设备参数 |
型号 指标 |
YZG-2 |
YZG-5 |
YZG-9 |
YZG-13 |
干燥器内尺寸
直径×长度×高度 |
Ф600×1200×1020 |
Ф1000×1900×1500 |
Ф1200×1900×1600 |
Ф1400×2600×1600 |
干燥温度℃ |
35~150 |
35~150 |
35~150 |
35~150 |
空载时真空度MPa |
0.08~0.097 |
0.08~0.097 |
0.08~0.097 |
0.08~0.097 |
烘盘尺寸,㎜ |
260×740×45 |
240×410×45 |
350×500×45 |
400×600×45 |
烘盘数 |
4 |
20 |
36 |
42 |
容积m3 |
0.3 |
1.2 |
1.8 |
3.5 |
蒸汽压力Mpa(表压) |
0.05 ~ 0.3 |
0.05 ~ 0.3 |
0.05 ~ 0.3 |
0.05 ~ 0.3 |
干燥器重量,㎏ |
~ 250 |
~ 800 |
~ 1000 |
~ 1675 |
加热面积,㎡ |
2 |
5 |
9 |
13 |
|
|
|
|
|
